- RTB-K1: Опция синхронизация и декодирование последовательных данных I2C/SPI
- RTB-K2: Опция синхронизация и декодирование последовательных данных UART/RS-232/RS-422/RS-485
- RTB-K3: Опция синхронизация и декодирование последовательных данных CAN/LIN
- RTB-K15: Опция архив и сегментированная память
- RTB-B6: Опция генератор сигналов произвольной формы
- RTB-K36: Анализ частотных характеристик (ЛАФЧХ или диаграмм Боде)

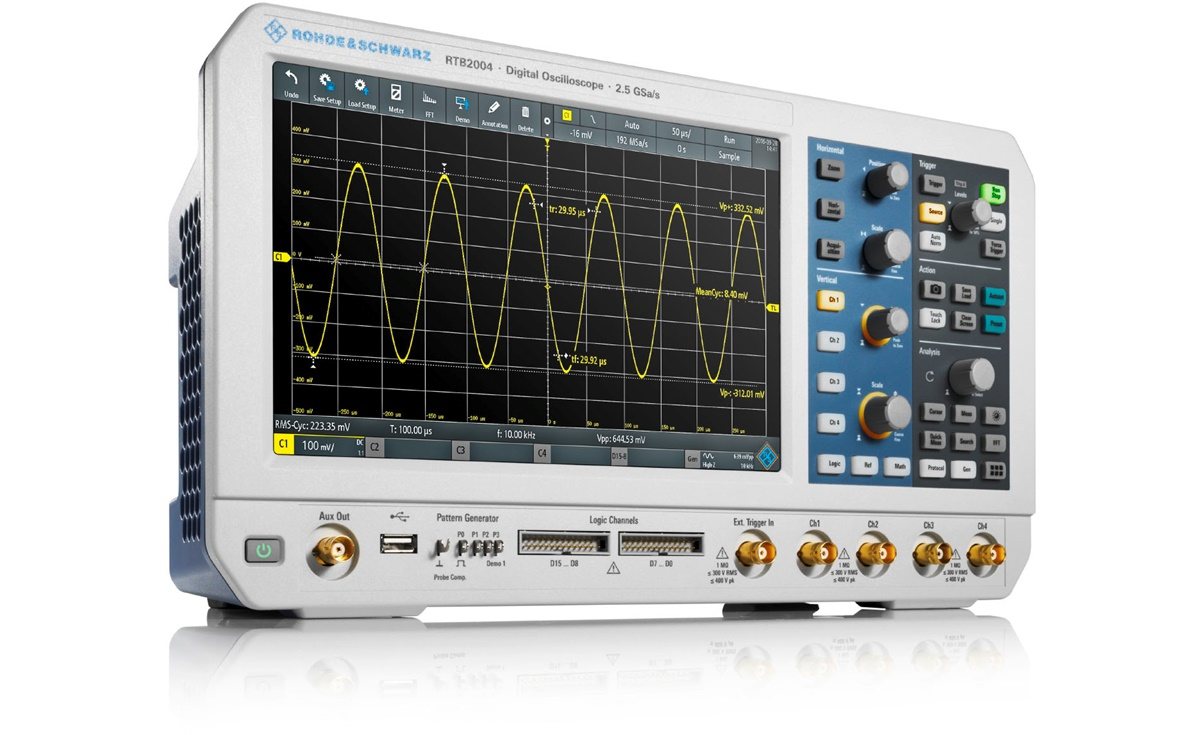

Осциллограф Rohde Schwarz RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1 является универсальным решением для учебных заведений, производственных линий и сервисных центров. Благодаря высоким техническим характеристикам и наличию расширенного набора функций прибор способен заменить собой целый комплект лабораторного оборудования, позволяя не загромождать рабочее место другими устройствами.
Главная особенность модели - предустановленный набор опций, который активирует режимы сегментированной памяти и архива, генератора тестовых и произвольных сигналов, функции анализа АЧХ, декодирования последовательных данных, шин и протоколов с задействованием 16 дополнительных каналов Rohde Schwarz RTB2004 PRO.
Преимущества:
- Высокая эффективность – 10-разрядный АЦП позволяет подробно исследовать на экране малейшие особенности сложных сигналов и последовательностей, а длинная память в режиме сегментации обеспечивает регистрацию до 160 млн. отсчетов и запись 13 тыс. экранов, что упрощает анализ и отладку.
- Готовое решение для тестирования и отладки – в качестве источника тестовых воздействий можно использовать ресурс встроенного в цифровой осциллограф генератора, который способен выдавать сигналы стандартной и произвольной формы, а также 4-битные сигнальные последовательности, импортированные в виде файла CSV или скопированные из осциллограммы. Для реализации допускового контроля доступна функция тестирования по маске.
- Точные измерения – предусмотрена возможность задействования в каждом канале 3-значного цифрового вольтметра и 6-значного частотомера.
Концепция "умного" управления
Благодаря наибольшему в классе размеру сенсорного дисплея осциллограф R&S RTB2004 отличается улучшенной информативностью. Управление осуществляется с помощью всплывающих меню, с поддержкой смартфонных жестов, что упрощает обращение с измерителем, обеспечивая его интуитивную понятность. Для быстрого доступа к нужным функциям можно использовать панель инструментов, а для их тонкой настройки – боковую панель. Технология SmartGrid позволяет легко конфигурировать сигналы, изменять размер области их отображения, задействовать метки на осях и масштабировать их. Вывод результатов измерений для активного сигнала по нажатию одной кнопки обеспечивает функция QuickMeas.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Интерфейсы
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
36 |
- Базовый блок прибора с опциями RTB-K1/-K2/-K3/-K15/-B6
- Пассивные пробники на каждый канал (RT-ZP03S, делитель - 10:1)
- Шнур питания
| Входные каналы | 2 осциллографических |
| 16 логических (опция RTB-B1) | |
| Полосы пропускания для аналоговых каналов | 70 МГц RTB2002 |
| Опционально 100 МГц RTB2002-B221 | |
| Опционально 200 МГц RTB2002-B222 | |
| Опционально 300 МГц RTB2002-B223 | |
| Максимальная входная частота для логических каналов | 300 МГц |
| Время нарастания переходной характеристики (расчетное) | <5 нс стандартно |
| <3,5 нс с опцией RTB-B221 | |
| <1,75 нс с опцией RTB-B222 | |
| <1,15 нс с опцией RTB-B223 | |
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел |
| Импеданс | Аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ |
| Логические каналы 10 кΩ+/-2%, ~4 пФ | |
| Максимальное входное напряжение | Аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) |
| Логические каналы: +/- 40 В (ПИК) | |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 500 с/дел |
| Погрешность временной развертки | ±2,5 ppm |
| Система сбора данных | |
| Частота дискретизации | 1,25 ГВыб/с |
| аналоговые каналы | 2,5 ГВыб/с с чередованием |
| Частота дискретизации | 1,25 ГВыб/с |
| логические каналы | |
| Глубина памяти | 10 млн. точек |
| 20 млн. точек с чередованием | |
| 160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15) | |
| Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
| Скорость обновления | до 50’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | Входы аналоговых каналов, |
| Входы логических каналов (опционально) | |
| Режимы запуска | Автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line |
| Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN | |
| Анализ осциллограмм | |
| Автоматические измерения | до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
| Курсорные измерения | Амплитудные и временные |
| Математическая обработка | Сложение, вычитание, умножение, деление, БПФ |
| Тестирование по маске | Тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| Генератор сигналов произвольной формы (R&S RTB-B6) | Разрешение 14 бит, дискретизация 250 млн.выборок/с |
| Синус: 0.1 Гц – 25 МГц | |
| Импульс/прямоугольный: 0.1 Гц – 10 МГц | |
| пилообразный/треугольный: 0.1 Гц – 1 МГц | |
| Шум: макс. 25 МГц | |
| Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек | |
| Генератор тестовых последовательностей | 4 бит |
| I2C, SPI, UART and CAN/LIN | |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; |
| Разрешение: 3 разряда; | |
| Измерение напряжения: DC, , AC+DCскз и ACскз | |
| Частотомер | Измерения: частота, период |
| Разрешение: 6 разрядов; | |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональю 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г), мм | 390×220×152 |
| Масса | 2,5 кг |
