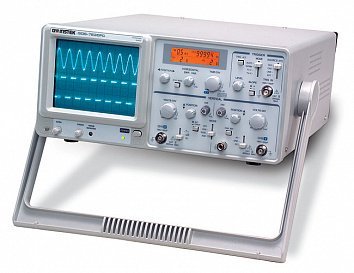

Осциллограф GW Instek GOS-7630FC используется для проверки работоспособности и поиска неисправностей в электрических приборах и электронном оборудовании. Компактные размеры позволяют смонтировать прибор в стойку в лаборатории.
Для отображения синусоиды электрического сигнала используется электронно-лучевой дисплей. На нем отображаются два луча – в реальном масштабе и растянутом. Коэффициент увеличения может устанавливаться автоматически или вручную.
Дополнительно на лицевой панели осциллографа установлен 5-разрядный жидкокристаллический цифровой дисплей. На нем отображаются разные режимы работы устройства. Например, можно настроить вывод на дисплей частоты, значения коэффициента отклонения или развертки.
Частотомер осциллографа GW Instek GOS-7630FC позволяет отображать частоты от 50 Гц до 30 МГц на 5-разрядном дисплее. Погрешность измерений от 0,05% до 1 кГц в зависимости от диапазона измерений.
Предусмотрена возможность синхронизации. Источники – автоматический выбор, сеть, первый или второй каналы. Уровень внешней синхронизации до 200 В. Режимы запуска развертки – ждущий, ТВ, автоколебательный.
Коэффициент горизонтальной развертки 0,2 мкс на деление с возможностью растяжения с коэффициентом 10х. Предусмотрена возможность плавной регулировки коэффициента развертки с перекрытием в 2,5 раза.
Особенности:
- Полоса пропускания до 30 МГц, коэффициент отклонения от 5 мВ до 5 В на деление.
- Доступно три шага переключения – 1х, 2х или 5х.
- Погрешность коэффициента отклонения не более 3%.
- Модуляция яркости луча.
- Высокая чувствительность до 1 мВ на деление.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Аналоговый |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
30 МГц |
|
Размеры дисплея
|
80x100 мм |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЭЛТ |
|
Гарантия, (мес)
|
12 |
- Осциллограф GOS-7630FC
- Шнур питания
- Пробники GTP-060A-4
- Инструкция по эксплуатации
| Канал вертикального отклонения | |
| Полоса пропускания (-3 дБ) | 0 … 30МГц (-3дБ) (0 … 7МГц при усилении х5) |
| Коэффициент отклонения | 5мВ/дел … 5В/дел (шаг 1-2-5), усиление ×5 |
| Погрешность установки | ±3% (±5% при 1 мВ/дел, 2 мВ/дел) |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Время нарастания | ≤ 11,7нс (≤ 50нс при 1 мВ/дел, 2 мВ/дел) |
| Входной импеданс | 1МОм/25пФ |
| Максимальное входное напряжение | 300В (DC+AСпик., до 1кГц) |
| Режимы работы | Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
| Выход канала 1 | ≥ 20мВ/дел на 50Ом, частота 50 Гц ~ 5 МГц |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2мкс/дел … 0,5с/дел (шаг 1-2-5), растяжка ×10 |
| Погрешность установки | ±3% (±5% при растяжке х10) |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Синхронизация | |
| Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
| Режимы запуска разверкти | Автоколебательный, ждущий, ТВ (кадр, строка) |
| Уровень внешней синхронизации | До 300 В (DC+ACпик., до 1 кГц) |
| Вход внешней синхронизации | 1 МОм / 30 пФ |
| X-Y вход | |
| Полоса пропускания (-3 дБ) | 0 … 500 кГц (-3 дБ) |
| Коэффициент отклонения | 5 мВ/дел...5 В/дел (±4%) |
| Разность фаз X-Y | ≤ 3° в диапазоне 0 … 50 кГц |
| Z-вход | |
| Частотный диапазон | 0 … 2 МГц |
| Чувствительность | ≥ 5 В (макс. до 30 В DC+ACпик., до 1 кГц) |
| Входное сопротивление | 47 кОм |
| ЭЛТ | |
| Размер экрана | 8 x 10 дел. (1 дел. = 10 мм) |
| Напряжение ускорения | 2 кВ |
| ЖК-индикатор | |
| Функции | Отображение коэффициента развертки, коэф. отклонения, X-Y режим, частоты входного сигнала (5 разрядов) |
| Подсветка | оранжевая |
| Частотомер | |
| Диапазон | 50 Гц … 30 МГц |
| Число разрядов | 5 |
| Погрешность измерения | ±0,05 %: 50 Гц – 1 кГц, ±0,02 %: 1 кГц – 30 МГц |
| Чувствительность | > 2 делений по горизонтальной оси |
| Общие данные | |
| Напряжение питания | 115 В / 230 В ± 15%, 50 / 60 Гц |
| Габаритные размеры | 310 х 150 х 455 мм |
| Масса | 8,2 кг |
