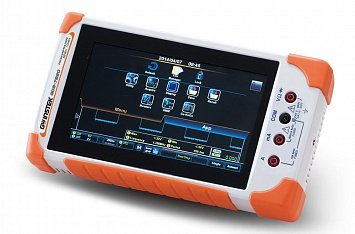

Осциллограф GW Instek GDS-7207

Осциллограф GW Instek GDS-7207 – наиболее доступная по цене модель среди компактных скопметров от Good Will Instrument. Наличие двух входов с полосой пропускания 70 МГц и максимальной частотой дискретизации 1 ГГц, со стандартной системой запуска, режимом регистратора и набором дополнительных измерительных функций дает возможность использовать прибор для решения широкого круга инженерных задач по оперативной диагностике и настройке радиоэлектронного и цифрового оборудования.

Преимущества:

• Многофункциональность – GW Instek GDS-7207 обеспечивает определение числовых показателей электрических параметров, позволяя обойтись без мультиметра при выполнении работ вне лаборатории.
• Высокая автономность – благодаря внутренней перезаряжаемой батарее, позволяющей производить измерения практически в любом месте, независимо от наличия сетевого питания.
• Защищенность – предназначенный для использования в полевых условиях прибор выполнен в прочном корпусе с угловыми бамперами для предохранения от случайных ударов и падений.
• Безопасное подключение к ПК – цифровой осциллограф оборудован изолированным USB-интерфейсом, который исключает подачу высокого напряжения на порт компьютера при передаче данных.

Особенности:

Полное сенсорное управление выгодно отличает осциллограф GDS-7207 от скопметров других производителей, оснащенных кнопочным интерфейсом. Передняя панель прибора почти полностью занята 7-дюймовым цветным экраном, за счет чего обеспечивается высокая информативность и простота использования, при компактных размерах изделия. Емкостной дисплей обладает высокой чувствительностью, быстро активируя нужные функции с использованием экранных кнопок и запуская приложения через "иконный" интерфейс. Фиксируя несколько касаний одновременно, он обеспечивает распознание "смартфонных" жестов – перемещение, увеличение и пр. Автоматический поворот дисплея позволяет быстро переходить из "альбомного" формата в "книжный", например, когда необходимо отслеживать одновременно осциллограмму и цифровые показатели результатов измерений в режиме мультиметра.

Широкий набор специализированных функций для диагностики и ремонта радиоэлектронных устройств. GW Instek GDS-7207 подобно лабораторным осциллографам, оснащен набором функций для автоматических и курсорных измерений, БПФ, режимом X-Y, встроенным регистратором и пр. Интегрированный мультиметр позволяет измерять основные электрические параметры, а функция TrendPlot упрощает распознание тенденций изменения сигнала при длительном тестировании, представляя результаты измерений в виде диаграмм. Предустановленный программный пакет включает в себя инженерный калькулятор, позволяющий выполнять быстрые прикладные расчеты, справочник по SMD-компонентам с расшифровкой цветовой кодировки, приложение для расчета аттенюатора и т.д.
