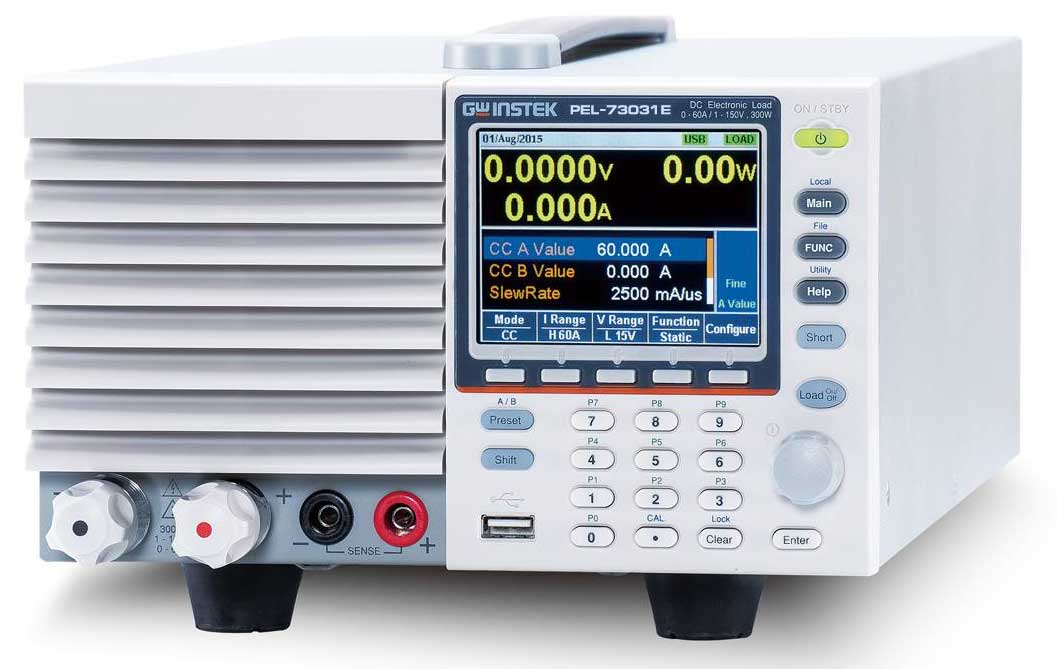

Электронная нагрузка GW Instek PEL-73032E — это высокотехнологичное решение для тестирования источников питания постоянного тока, аккумуляторов, блоков питания и других электронных устройств, где важны точность, надежность и гибкость. Устройство способно работать с мощностью до 300 Вт, при этом поддерживает напряжение до 500 В и ток до 15 А, что делает его универсальным инструментом для лабораторий и производственных испытаний.
PEL-73032E оснащена одним каналом и относится к моноблочному форм-фактору, благодаря чему занимает минимум пространства при сохранении всех функций профессионального оборудования. Электронная нагрузка поддерживает работу в четырёх основных режимах: стабилизации тока (CC), напряжения (CV), сопротивления (CR) и мощности (CP). Дополнительную гибкость обеспечивают комбинированные режимы — такие как CC+CV, CP+CV и CR+CV — позволяющие моделировать более сложные рабочие условия.
Отличительной чертой модели является наличие динамического режима, что позволяет тестировать устройства в условиях быстро изменяющихся нагрузок. Устройство также оснащено внутренней памятью на 100 ячеек, что обеспечивает удобное хранение и повторное использование настроек без необходимости постоянной перенастройки.
Для управления и интеграции с другими системами PEL-73032E предлагает интерфейсы USB и аналоговый вход, а также специальный выход GO/NG для контроля соответствия тестируемых образцов заданным допускам. Высокий уровень безопасности достигается благодаря шести защитным механизмам: от перегрева, перенапряжения, перегрузки по току, пониженного напряжения, превышения мощности и переполюсовки.
Таким образом, GW Instek PEL-73032E представляет собой мощное, интеллектуальное решение для точных и надёжных испытаний в широком спектре задач, сочетая в себе функциональность, защиту и удобство работы.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровая |
|
Количество каналов
|
1 |
|
Тип нагрузки
|
Постоянного тока |
|
Форм-фактор
|
Моноблок |
|
Динамический режим
|
Да |
|
Максимальное напряжение
|
500 В |
|
Максимальный ток
|
15 А |
|
Максимальная мощность
|
300 Вт |
|
Интерфейсы
|
USB |
|
Питание
|
90-253 В |
|
Гарантия, (мес)
|
12 |
- Электронная нагрузка PEL-73032E
- Краткая инструкция по эксплуатации
- Инструкция по эксплуатации/программированию на CD
- Шнур питания
- Набор соединительный - 2 комплекта
- Кабель для подключения нагрузки по 4-х проводной схеме GTL-105A (красный и черный)
| Входные параметры | ||
| Диапазон | НИЗКИЙ ( Low ) | ВЫСОКИЙ ( High ) |
| Мощность | 300 Вт | |
| Напряжение на нагрузке | 2,5... 500 В | 2,5... 500 В |
| Ток в нагрузке | 0 ... 1,5 А | 0 ... 15 А |
| Мин Uвых (постоянный) | 2,5 В @ 1,5 А | 2,5 В @ 15 А |
| Режим стабилизации силы тока (СС). Статический режим | ||
| Диапазон установки | 0 ... 1,5 А | 0 ... 15 А |
| Дискретность установки | 0,05 мА | 0,5 мА |
| Погрешность установки | ±(0,1%* Iуст +0,1%* Iконечн ) + U вх/500 кОм | ±(0,1%* Iуст +0,2%* Iконечн ) + U вх/500 кОм |
| Режим стабилизации силы тока (СС). Динамический режим | ||
| Диапазон установки | 0 ... 1,53 А | 0 ... 1,53 А |
| Дискретность установки | 0,05 мА | 0,5 мА |
| Погрешность установки тока | ± 0,8 % от предела | |
| Режим стабилизации силы тока (CR). Статический режим | ||
| Диапазон установки (Ом/См) |
6 См ... 0,0002 См (0,16666 ... 5000 Ом) (300 Вт/ 50 В) 0,6 См ... 0,00002 См (1,6666 Ом - 50 кОм (300 Вт/ 500 В) |
|
| Дискретность установки |
0,0002 См (50 В) 0,00002 См (500 В) |
|
| Погрешность установки тока | ± (0,3 %* Rуст +0,06 См) + 0,002 мСм | |
| Режим стабилизации силы тока (CR). Динамический режим | ||
| Диапазон установки (Ом/См) |
6 См ... 0,0002 См (0,16666 ... 5000 Ом) (300 Вт/ 50 В) 0,6 См ... 0,00002 См (1,6666 Ом - 50 кОм (300 Вт/ 500 В) |
|
| Дискретность установки | 30.000 шагов | |
| Погрешность установки тока | ± (1 %* Rуст +0,06 См) + 0,002 мСм | |
| Режим стабилизации напряжения (CV) | ||
| Диапазон установки | 0 ... 51 В | 0 ... 510 В |
| Дискретность установки | 1 мВ | 10 мВ |
| Погрешность установки | ± (0,1 %* Uуст + 0,1% * Uконечн) | ± (0,1 %* Uуст + 0,1% * Uконечн) |
| Режим стабилизации электрической мощности (СР) | ||
| Диапазон установки | 0 ... 30,6 В | 0 ... 306 В |
| Дискретность установки | 1 мВ | 10 мВ |
| Погрешность установки | ± (0,6 %* Руст + 1,4 % * Рконечн) | |
| Измерение | ||
| Вольтметр | 0 - 50 В (разрешение 2 мВ) | 0 - 500 В (разрешение 2 мВ) |
| Погрешность ± (0,1 % * Uизм + 0,1 % * Uконечн) | Погрешность ± (0,1 % * Uизм + 0,1 % * Uконечн) | |
| Амперметр | 0 - 1,5 А (Разрешение 0,05 мА) | 0 - 15 А (Разрешение 0,5 мА) |
| ± (0,2 % * Iизм + 0,1 % * Iконечн) | ± (0,2 % * Iизм + 0,3 % * Iконечн) | |
| Общие данные | ||
| Напряжение питания | 100 ... 240 В ±10 %; 47...63 Гц ± 2 Гц | |
| Интерфейсы | USB ( Опция - GPIB ) , Аналоговый порт I / O ( Внешнее управление) | |
| Внутреняя память | 100 профилей настроек (запись/ вызов) | |
| Память состояний | 0 ячеек (NoNo 0 - 9) | |
| Габаритные размеры | 214 x 124 x 400 мм | |
| Масса | 7,5 кг | |
