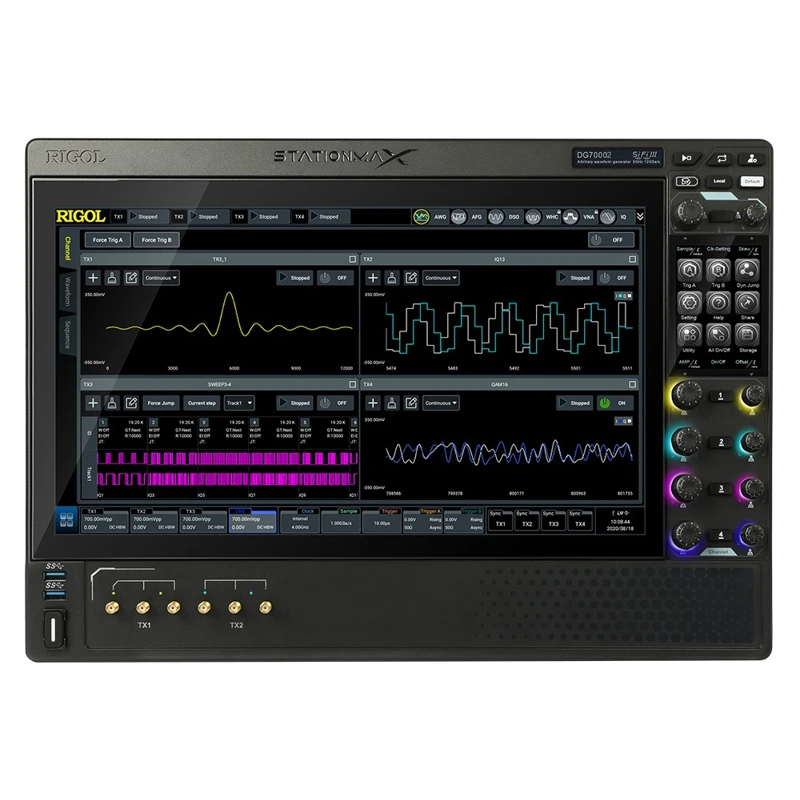

Артикул:
m-125383
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Настольный
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота, кГц
—
10000
Все характеристики
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Настольный |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота, кГц
|
10000 |
|
Макс. частота, ГГц
|
5 |
|
Фазовый шум
|
-112 дБн/Гц (отс. 10 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Частота дискретизации
|
12 Гвыб/с |
|
Выходной импеданс
|
50 Ом |
|
Интерфейсы
|
USB, LAN, HDMI |
|
Выходной уровень
|
350 … 1400 мВ пик-пик |
|
Питание
|
100-264 В |
|
Гарантия, (мес)
|
36 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Генератор сигналов
- Шнур питания
- USB кабель
- Согласованные нагрузки 50 Ом, 18 ГГц, SMA (3 шт.) - 2 комплекта
- DG70000-DIGUP - Цифровой повышающий конвертор и IQ (квадратурный) модулятор
- DG70000-SEQ - Комплексные последовательности сигналов
- DG70000-PJ - Высокоскоростные последовательные потоки данных
- DG70000-DC - Встроенный усилитель постоянного тока
- DG70000-MTONENL - Генератор мультитоновых и ЛЧМ сигналов
| Технические характеристики: | |||||
| Частота дискретизации | 100 выб/с - 12 Гвыб/с | ||||
| Количество выходных каналов | 2 | ||||
| Разрешение по вертикали |
16 бит (0 маркеров/канал) 15 бит (1 маркер/канал) 14 бит (2 маркера/канал) |
||||
| Объем памяти форм сигнала | 1,5 Гвыб/канал | ||||
| Синхронизация между каналами | отклонение повторяемости | ±10 пс | |||
| дискретность коррекции времени задержки между каналами | 3 пс | ||||
| Эффективная выходная частота | Максимальная выходная частота | Частота дискретизации / 2,5 | |||
| Режим формирования сигналов в реальном времени | 2 ГГц | ||||
| Режим формирования сигналов с векторной модуляцией (IQ, 10 Гвыб/с при интерполяции) | 4 ГГц | ||||
| Аналоговые выходы (Analog Output) | |||||
| Выход с развязкой по постоянному току (DC-HBW) | Амплитудный диапазон (несимметричный выход, с нагрузкой 50 Ом) | 350 мВ пик-пик – 750 мВ пик-пик | |||
| Амплитудный диапазон (дифференциальный выход, с нагрузкой 100 Ом) | 700 мВ пик-пик – 1400 мВ пик-пик | ||||
| Точность установки амплитуды | ± 2% (от установленного значения) | ||||
|
Полоса пропускания по уровню: - 3 дБ: - 6 дБ: |
2 ГГц 4 ГГц |
||||
| Смещение (50 Ом относительно GND) | ± 20 мВ | ||||
| Смещение (при дифференциальном выходе) | ± 40 мВ | ||||
| Разрешение смещения | 50 мкВ (ном.) | ||||
| Точность смещения | ± 2 мВ | ||||
| Нарастание/спад в измеренном диапазоне значений от 20% до 80% | < 120 пс (при размахе 700 мВ на несимметричном выходе) | ||||
| Выход с развязкой по постоянному току с усилителем (DC AMP) |
Амплитудный диапазон: - несимметричный выход (с нагрузкой 50 Ом) - дифференциальный выход (с нагрузкой 100 Ом) |
25 мВ пик-пик - 1 В пик-пик 50 мВ пик-пик - 2 В пик-пик |
|||
|
Точность установки амплитуды: при значениях ≥ 100 мВ пик-пик при значениях < 100 мВ пик-пик |
± 2 % ± 5 % |
||||
|
Смещение: - 50 Ом, относительно GND - с развязкой по DC |
±1 В ±2 В |
||||
|
Точность смещения: - несимметричный выход (OutP+OutN/2) - диференциальный выход (OutP-OutN) |
± (2% от смещения + 10 мВ) ± 20 мВ |
||||
|
Полоса пропускания по уровню: -3 дБ: -6 дБ: |
1,3 ГГц, 2,6 ГГц |
||||
|
Длительность фронта переходной характеристики нарастание/спад в значениях от 20% до 80% (несимметричный выход) |
< 160 пс при 1 В пик-пик | ||||
| Выход с развязкой по переменному току (AC) | Выходная мощность | -20 дБм ~ +10 дБм | |||
| Точность установки | ± 0,5 дБ (тип.) | ||||
| Смещение | ±2 В / 70 мА | ||||
| Точность смещения на открытом выходе (без нагрузки) | ± (2% от смещения + 20 мВ) | ||||
|
Полоса пропускания по уровню: – 3 дБ: – 6 дБ: – 18 дБ: |
10 МГц - 2 ГГц 10 МГц - 4 ГГц 10 МГц - 5 ГГц |
||||
| Количество каналов | 2, по 3 SMA разъема на канал на передней панели | ||||
| Характеристики во временной области (Time Domain) | |||||
| Скорость передачи данных (частота дискретизации/4 отсчета на период) | Максимум 1,25 Гбит/с | ||||
|
Джиттер: - случайный - суммарный |
350 фс ср.кв. 10 пс пик-пик |
||||
| Характеристики в частотной области (Frequency Domain) | |||||
|
КСВН на выходах: - DC HBW (в диапазоне DC - 4 ГГц) - DC AMP (в диапазоне DC - 2,6 ГГц) - AC (в диапазоне DC - 5 ГГц) |
< 1,8 < 1,8 < 2,0 |
||||
|
Интермодуляционные искажения при: - 100 МГц ± 1 МГц - 1 ГГц ± 1 МГц |
-70 дБн -60 дБн |
||||
| Динамический диапазон свободный от паразитных составляющих (SFDR) | |||||
| DC HBW выход (типовые значения) | |||||
|
Параметры в полосе пропускания |
Параметры в смежной полосе частот |
||||
| DC HBW выход | Измерено в полосе | Значение | Измерено в полосе | Значение | |
| 2,5 Гвыб/с | 100 МГц | DC – 500 МГц | - 80 дБн | DC – 1,25 ГГц | - 72 дБн |
| DC – 625 МГц | DC – 625 МГц | - 70 дБн | DC – 1,25 ГГц | - 62 дБн | |
| DC – 1 ГГц | DC – 1 ГГц | - 60 дБн | DC – 1,25 ГГц | - 58 дБн | |
| 5 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 2,5 ГГц | - 72 дБн |
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 2,5 ГГц | - 62 дБн | |
| DC – 2 ГГц | DC – 2 ГГц | - 60 дБн | DC – 2,5 ГГц | - 58 дБн | |
| 10 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн |
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 68 дБн | DC – 5 ГГц | - 50 дБн | |
| DC – 2 ГГц | DC – 2 ГГц | - 60 дБн | DC – 5 ГГц | - 48 дБн | |
| 2 ГГц – 3,5 ГГц | 2 ГГц – 3,5 ГГц | - 42 дБн | DC – 5 ГГц | - 42 дБн | |
| 3,5 ГГц – 4 ГГц | 3,5 ГГц – 4 ГГц | - 55 дБн | DC – 5 ГГц | - 40 дБн | |
| 12 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн |
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 68 дБн | DC – 5 ГГц | - 50 дБн | |
| DC – 2 ГГц | DC – 2 ГГц | - 60 дБн | DC – 5 ГГц | - 48 дБн | |
| 2 ГГц – 3,5 ГГц | 2 ГГц – 3,5 ГГц | - 42 дБн | DC – 5 ГГц | - 42 дБн | |
| 3,5 ГГц – 4 ГГц | 3,5 ГГц – 4 ГГц | - 55 дБн | DC – 5 ГГц | - 40 дБн | |
| DC AMP выход (типовые значения) | |||||
|
Параметры в полосе пропускания |
Параметры в смежной полосе частот |
||||
| DC AMP выход | Измерено в полосе | Значение | Измерено в полосе | Значение | |
| 2,5 Гвыб/с | 100 МГц | DC – 500 МГц | - 80 дБн | DC – 1,25 ГГц | - 72 дБн |
| DC – 625 МГц | DC – 625 МГц | - 70 дБн | DC – 1,25 ГГц | - 62 дБн | |
| DC – 1 ГГц | DC – 1 ГГц | - 60 дБн | DC – 1,25 ГГц | - 58 дБн | |
| 5 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 2,5 ГГц | - 72 дБн |
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 2,5 ГГц | - 62 дБн | |
| DC – 2 ГГц | DC – 2 ГГц | - 60 дБн | DC – 2,5 ГГц | - 58 дБн | |
| 10 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн |
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 5 ГГц | - 50 дБн | |
| DC – 2 ГГц | DC – 2 ГГц | - 60 дБн | DC – 5 ГГц | - 48 дБн | |
| 2 ГГц – 2,6 ГГц | 2 ГГц – 2,6 ГГц | - 44 дБн | DC – 5 ГГц | - 44 дБн | |
| 12 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн |
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 5 ГГц | - 50 дБн | |
| DC – 2,0 ГГц | DC – 2,0 ГГц | - 60 дБн | DC – 5 ГГц | - 48 дБн | |
| 2 ГГц – 2,6 ГГц | 2 ГГц – 2,6 ГГц | - 44 дБн | DC – 5 ГГц | - 44 дБн | |
| AC выход (типовые значения) | |||||
| Параметры в полосе пропускания |
Параметры в смежной полосе частот |
||||
| AC выход | Измерено в полосе | Значение | Измерено в полосе | Значение | |
| 2,5 Гвыб/с | 100 МГц | DC – 500 МГц | - 80 дБн | DC – 1,25 ГГц | - 72 дБн |
| DC – 625 МГц | DC – 625 МГц | - 70 дБн | DC – 1,25 ГГц | - 62 дБн | |
| DC – 1 ГГц | DC – 1 ГГц | - 60 дБн | DC – 1,25 ГГц | - 58 дБн | |
| 5 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 2,5 ГГц | - 72 дБн |
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 2,5 ГГц | - 62 дБн | |
| DC – 2 ГГц | DC – 2 ГГц | - 58 дБн | DC – 2,5 ГГц | - 58 дБн | |
| 10 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн |
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 5 ГГц | - 50 дБн | |
| DC – 2 ГГц | DC – 2 ГГц | - 58 дБн | DC – 5 ГГц | - 46 дБн | |
| 2 ГГц – 3,5 ГГц | 2 ГГц – 2,6 ГГц | - 46 дБн | DC – 5 ГГц | - 42 дБн | |
| 3,5 ГГц – 4 ГГц | 2 ГГц – 2,6 ГГц | - 46 дБн | DC – 5 ГГц | - 40 дБн | |
| 12 Гвыб /с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн |
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 5 ГГц | - 50 дБн | |
| DC – 2,0 ГГц | DC – 2,0 ГГц | - 58 дБн | DC – 5 ГГц | - 46 дБн | |
| 2 ГГц – 3,5 ГГц | 2 ГГц – 3,5 ГГц | - 46 дБн | DC – 5 ГГц | - 42 дБн | |
| 3,5 ГГц – 4 ГГц | 3,5 ГГц – 4 ГГц | - 46 дБн | DC – 5 ГГц | - 40 дБн | |
| 4 ГГц – 5 ГГц | 4 ГГц – 5 ГГц | - 40 дБн | DC – 5 ГГц | - 40 дБн | |
| Гармонические искажения и фазовый шум (Harmonics and Phase Noise) | |||||
| Гармонические искажения при выходном сигнале 500 мВ пик-пик | |||||
|
Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе) |
10 МГц – 500 МГц | < –62 дБн | |||
| 500 МГц – 1 ГГц | < –50 дБн | ||||
| 1 ГГц – 4 ГГц | < –30 дБн | ||||
|
Вторая гармоника (на несимметричном выходе) |
10 МГц – 500 МГц | < –42 дБн | |||
| 500 МГц – 1 ГГц | < –40 дБн | ||||
| 1 ГГц – 4 ГГц | < –25 дБн | ||||
| Третья гармоника | 10 МГц – 500 МГц | < –55 дБн | |||
| 750 МГц – 1 ГГц | < –50 дБн | ||||
| 1 ГГц – 4 ГГц | < –35 дБн | ||||
| Гармонические искажения при выходном сигнале 1 В пик-пик | |||||
|
Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе) |
10 МГц – 500 МГц | < –55 дБн | |||
| 500 МГц – 1 ГГц | < –45 дБн | ||||
| 1 ГГц – 2,6 ГГц | < –35 дБн | ||||
|
Вторая гармоника (на несимметричном выходе) |
10 МГц – 500 МГц | < –38 дБн | |||
| 500 МГц – 1 ГГц | < –30 дБн | ||||
| 1 ГГц – 2,6 ГГц | < –25 дБн | ||||
| Третья гармоника | 10 МГц – 500 МГц | < –33 дБн | |||
| 500 МГц – 1 ГГц | < –30 дБн | ||||
| 1 ГГц – 2,6 ГГц | < –25 дБн | ||||
| Фазовый шум (Phase Noise) | |||||
| Значение плотности фазового шума, при отстройке от несущей на 10 кГц | Значение несущей частоты | Уровень фазового шума | |||
| 100 МГц | -126 дБн/Гц | ||||
| 1 ГГц | -112 дБн/Гц | ||||
| 2 ГГц | -106 дБн/Гц | ||||
| 4 ГГц | -100 дБн/Гц | ||||
| Входы (Input) | |||||
| Внешний вход системы запуска (Trigger In) | Количество входов | 2 | |||
| Полярность | положительная и отрицательная | ||||
| Импеданс | 1 МОм (ном.) | ||||
| Диапазон вх. напряжения | ± 8 В СКЗ (1 МОм) | ||||
| Пороговый уровень |
диапазон -5 В ... +5 В разрешение 0,1 В (ном.) |
||||
| Длительность импульса запуска | 20 нс | ||||
| Максимальная частота следования импульсов запуска | 50 МГц | ||||
| Чувствительность | 500 мВ пик-пик | ||||
| Разъем | SMA (розетка, на задней панели) | ||||
| Внешний вход сигнала модуляции (Modulating Signal Input) | Количество входов | 4 | |||
| Мультиплексирование | Аналоговая модуляции или квадратурная (IQ) модуляция | ||||
| Частотный диапазон | DC - 100 МГц | ||||
| Уровень входного сигнала | 1 В пик-пик (полный диапазон) | ||||
| Импеданс | 50 кОм (ном.) | ||||
| Разъем | SMA (розетка, на задней панели) | ||||
| Внешний вход последовательностей (Pattern Jump Input) | Входной импеданс | 1 кОм | |||
| Входной уровень | 3.3 В (LVCMOS) | ||||
| Количество направлений | 256 | ||||
| Формирование пакета | по спаду (по заднему фронту) | ||||
| Время установки строб-импульса | 5 нс | ||||
| Время удержания строб-импульса | 5 нс | ||||
| Минимальная длительность импульса | 64 нс | ||||
| Задержка выхода аналогового канала | <12,500/частота дискретизации | ||||
| Разъем | DB15 (розетка, на задней панели) | ||||
| Возможности импорта/экспорта форм сигнала (Waveform Capability) | |||||
| Импорт файлов с формами сигналов | *.txt формат файла, поддерживающий код напряжения и нормализованное значение | ||||
| *.wfm формат файла | |||||
| *.seq формат файла | |||||
| Экспорт файлов с формами сигналов | *.txt формат файла, поддерживающий код напряжения и нормализованное значение | ||||
| *.wfm формат файла | |||||
| *.seq формат файла | |||||
| Выход маркера (Marker Output) | |||||
| Количество | 0 (по умолчанию), 1, 2 | ||||
| Минимальная длительность импульса | 3,2 нс | ||||
| Максимальная скорость передачи данных | 2,5 Гвыб/с | ||||
| Тип | несимметричный | ||||
| Импеданс | 50 Ом (ном.) | ||||
| Выход, 50 Ом |
Окно: от - 0.5 В до 1,75 В Амплитуда: от 400 мВ до 1,75 В (тип.) Разрешение: 100 мкВ (ном.) |
||||
| Время нарастания (от 20% до 80%) | 750 пс | ||||
| Контроль задержки | ±2 нс | ||||

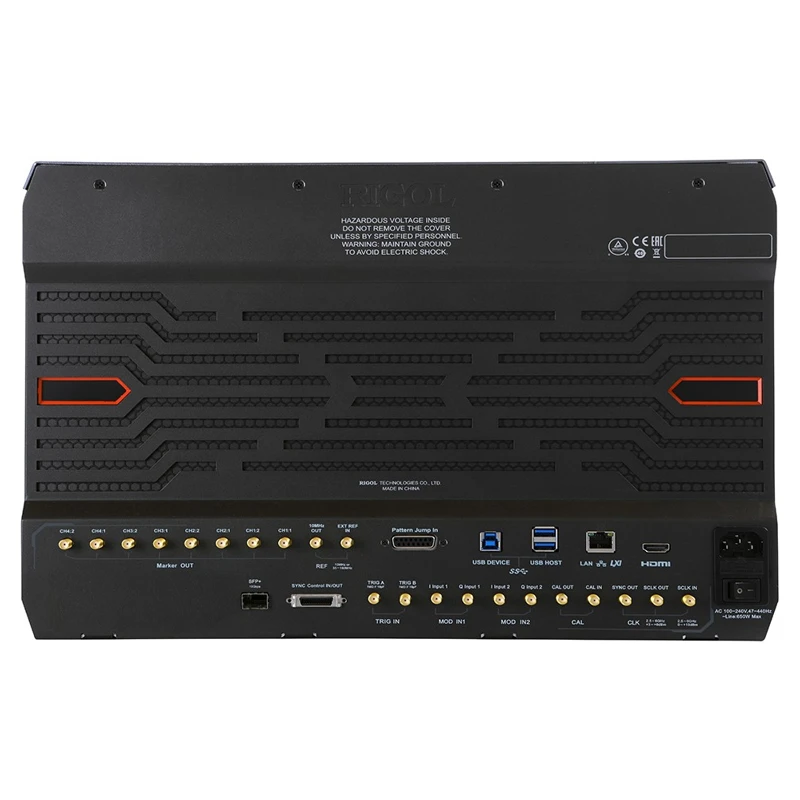

| Разъем | SMA (розетка, на задней панели) | ||||
| Характеристики последовательностей (Sequencer) | |||||
| Последовательность (Sequence) | Количество шагов на каждую последовательность: 1 - 16384 | ||||
| Подпоследовательность (Subsequence) | Количество шагов на каждую подпоследовательность: 2 - 16384 | ||||
| Сегмент сигнала (Waveform Segment) |
Длина сегмента сигнала: от 2,4 квыб до 500 Mвыб (1,5 Гвыб - опционально) Минимальная длина сегмента сигнала: 1 выборка |
||||
| Выход прямой последовательности (Output Sequence) | Выполняет шаги последовательности /подпоследовательности в определенном порядке. | ||||
| Цикличная последовательность (Loop) | Выполняет от 1 до 232-1 раз или бесконечное количество раз в цикле. | ||||
| Переход (Jump) |
Wait: ожидание импульса запуска для начала воспроизведения последовательности Synchronous Jump: поддержка синхронного перехода к указанному шагу в последовательности Asynchronous Jump: поддержка асинхронного перехода к указанному шагу в последовательности Go To: определение следующего шага в последовательности или подпоследовательности, для перехода и воспроизведения Pattern Jump: поддержка 256 возможных переходов |
||||
| Характеристики опорного генератора (Clock Characteristics) | |||||
| Выход генератора опорной частоты 10 МГц | Уровень выхода | +4 дБм ±2 дБ | |||
| Частота выхода | 10 МГц ± (1 ppm + старение) | ||||
| Температурная стабильность | ＜ 0.5 ppm (от 0℃ до 50℃, по умолчанию 25℃) | ||||
| Старение | ＜ 1 ppm/год | ||||
| Вых. импеданс | 50 Ом (ном.) | ||||
| Выход частоты дискретизации | Уровень выхода | от +2 дБм до +10 дБм | |||
| Частота выхода | 2,5 ГГц – 6 ГГц | ||||
| Вых. импеданс | 50 Ом (ном.) | ||||
| Выход синхронизации опорного генератора | Уровень выхода | 1.0 В ± 150 мВ пик-пик на 50 Ом | |||
| Частота выхода | Выход частоты дискретизации / 32 | ||||
| Вых. импеданс | 50 Ом (ном.) | ||||
| Вход опорной частоты (Reference Clock Input) | Уровень входа | от -5 дБм до +5 дБм | |||
| Фиксир. частота | 10 МГц ± 40 Гц | ||||
| Диапазон изменяемой частоты опорного генератора | 35 МГц – 150 МГц | ||||
| Входной импеданс | 50 Ом (ном.) | ||||
| Вход внешней частоты дискретизации | Уровень входа | от 0 дБм до +10 дБм | |||
| Частота входа | 2.5 ГГц – 6 ГГц | ||||
| Входной импеданс | 50 Ом | ||||
| Общая спецификация (General Specifications) | |||||
| Характеристики | |||||
| Операционная система | Android | ||||
| Сенсорный дисплей | 15,6'' основной, 3,5'' дополнительный | ||||
| Интерфейс | |||||
| LAN interface | 1 на задней панели, RJ-45 Ethernet разъем, 10/100/1000BASE-T порт, поддержка LXI-C | ||||
| Web Control | Поддержка дистанционного управления через Web браузер (путем ввода IP-адреса в адресную строку Web браузера) | ||||
| HDMI Interface | 1 на задней панели, HDMI 1.4b, A (вилка); используется для подключения к внешнему монитору или проектору | ||||
| USB 3.0 Host высокоскоростной интерфейс | 4 (2 на передней панели и 2 на задней панели) | ||||
| USB 3.0 Device высокоскоростной интерфейс | 1 на задней панели, поддержка TMC | ||||
| Интерфейс управления синхронизацией (Sync Control Interface) | 1 на задней панели, MDR-26 интерфейс, используется для управления синхронизацией нескольких устройств | ||||
| Электропитание | |||||
| Диапазон напряжения переменного тока | от 100 В до 264 В (ном.) | ||||
| Частота переменного тока | от 45 Гц до 440 Гц | ||||
| Потребление | 300 Вт (тип.), 500 Вт (max) | ||||
| Параметры окружающей среды | |||||
| Диапазон рабочих температур | рабочий | от 0℃ до +50℃ | |||
| хранения | от -30℃ до +70℃ | ||||
| Относительная влажность воздуха | рабочая | ниже +30℃: ≤ 90% (без конденсата) | |||
| от +30℃ до +40℃: ≤ 75% (без конденсата) | |||||
| от +40℃ до +50℃: ≤ 45% (без конденсата) | |||||
| хранения | ниже 65℃: ≤ 90% (без конденсата) | ||||
| Высота над уровнем моря | рабочая | ниже 3000 метров | |||
| хранения | ниже 15000 метров | ||||
| Массогабаритные характеристики | |||||
| Габариты (Ш х В х Г) | 439 х 310 х 491 мм | ||||
| Вес |
< 22,5 кг (нетто) < 29,5 кг (брутто) |
||||
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
Нужна консультация?
Наши специалисты ответят на любой интересующий Вас вопрос
Задать вопрос
