ГОСРЕЕСТР
Артикул:
m-125412
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Портативный
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
96954-25
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Документы
Техническое описание АСРВ-9П
581,4 кб
ГОСРЕЕСТР №96954-25
385,6 кб
Отзывы
Оставить отзыв
Загрузка отзывов...
- Анализатор спектра
- Блок питания USB Type-C
- Кабель питания USB Type-C
- Руководство по эксплуатации
- Паспорт
- Опция О1 - Встроенный термостатированный кварцевый генератор
- Опция О7 - Внешний модуль ГНСС для синхронизации встроенного кварцевого генератора
- Опция УФШ - Уменьшение фазовых шумов для модификации анализатора АСРВ-20П, АСРВ-20ПВ
- Опция ЗК - Защитный кейс
- Опция IP - Влагозащищенный корпус для АСРВ-9П, АСРВ-20П, АСРВ-40П
| Частота | |||
| Диапазон частот | 9 кГц … 9,5 ГГц | ||
| Начальная погрешность установки частоты | <1 × 10-6, поддержка ручной корректировки программы | ||
| Опорный генератор |
Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) 10 МГц <1 × 10-6/год, температурный дрейф <1 × 10-6; внутренний OCXO (опция), температурный дрейф <1 × 10-6 |
||
| Чистота спектра | |||
| Однополосный фазовый шум | дБн/Гц | ||
| Несущая частота | 1 ГГц | 9,5 ГГц | |
| 1 кГц | -95,2 | -91,5 | |
| 10 кГц | -101,6 | -98,5 | |
| 100 кГц | -100,6 | -99,7 | |
| 1 МГц | -120,9 | -116,2 | |
|
Подавление ложных сигналов включено дБмВт Полоса разрешения (RBW) = 1 кГц |
Диапазон частот | 0 дБм | -50 дБм |
| 9 кГц … 1 ГГц | < -83 | < -120 | |
| 1 ГГц … 3 ГГц | < -83 | < -120 | |
| 3 ГГц … 9,5 ГГц | < -90 | < -130 | |
| Подавление радиопомех от зеркального канала | 9 кГц … 3 ГГц > 90 дБн | ||
| 3 ГГц … 9,5 ГГц > 90 дБн (подавление помех включено), > 60 дБн (подавление помех отключено) | |||
| Подавление помех ПЧ (опорный уровень 0 дБм) | > 90 дБн (подавление помех включено), > 80 дБн (подавление помех отключено) | ||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) × 100 МГц, N/M = 1, 2, 3, 4, 5...) | ||
| Линейность | |||
| IP3/IP2 (дБм) | 1 ГГц | 9,5 ГГц | |
| Опорный уровень 20 дБм | 46,1/83,2 | 40,5/92,8 | |
| Опорный уровень 0 дБм | 26,7/85 | 19,2/90,3 | |
| Опорный уровень -20 дБм | 10,5/82,2 | 2,0/49,3 | |
| Обработка сигналов | |||
| Полоса анализа | Максимум 100 МГц, коэффициент децимации 1 | ||
| Синфазно-квадратурные данные (IQ) |
125 Мвыб/с Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA |
||
| Ёмкость запоминающего устройства |
Объём встроенной памяти 128 Мбайт Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска |
||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | ||
| Амплитуда | |||
| Максимальная безопасная входная мощность (CW) | +23 дБмВт | 30 МГц ... 20 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | |
| +10 дБмВт | 9 кГц ... 30 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | ||
| Максимальное напряжение | ± 12 В постоянного тока | ||
| Диапазон отображения | Средний уровень собственных шумов (DANL) - +23 дБмВт | ||
| Погрешность амплитуды | ± 2 дБ | ||
| Пульсация спектра в полосе пропускания ПЧ | ± 2 дБ | ||
| Опорный уровень (R. L.) | –50 дБмВт ... +23 дБмВт | ||
| РЧ-предусилители | Настройка автоматического включения или принудительного выключения | ||
| Средний уровень собственных шумов (DANL), дБмВт/Гц | Диапазон частот | R. L. = -20 дБмВт | R. L. = -50 дБмВт |
|
Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала |

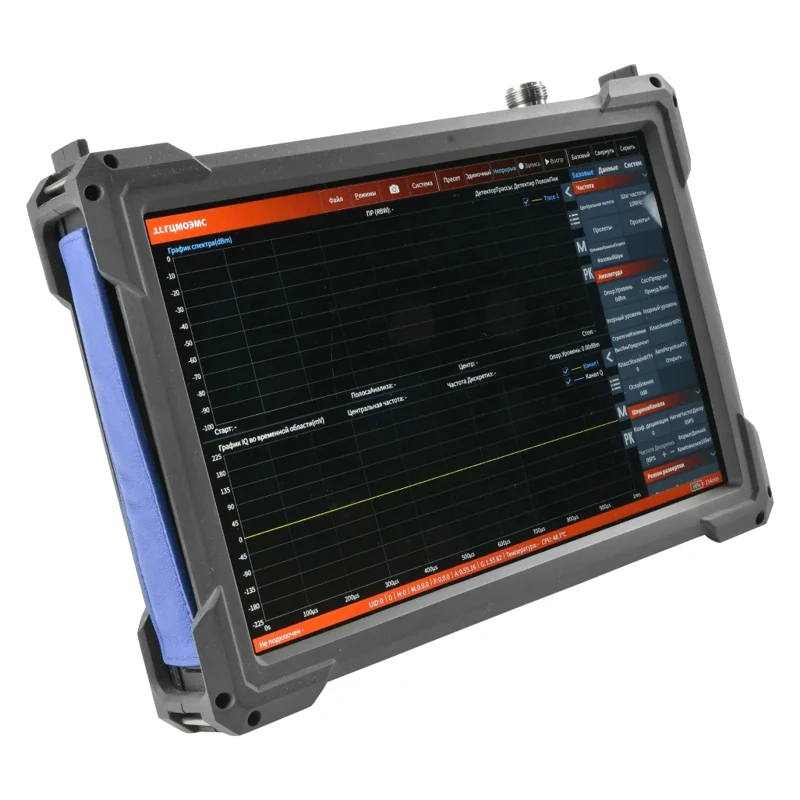

9 кГц | -136.9 | -142.4 |
| 100 кГц ... 90 МГц | -146.3 | -150.9 | |
| 90 МГц ... 3,0 ГГц | -145.7 | -165.1 | |
| 3 ГГц ... 9.5 ГГц | -148.9 | -157.4 | |
| Стандартный анализ спектра | |||
| Детектор линии развертки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, макс мощность, выборки, усреднение | ||
| Полоса разрешения (RBW) | 1 Гц ... 10 МГц | ||
| Полоса видеосигнала (VBW) | 1 Гц ... 10 МГц | ||
| Операции над графиками | Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр | ||
| Представление данных | СПО АСРВ предоставляет обычный спектр, водопад и статистические данные | ||
| Измерения | Мощности в канале, мощности смежного канала, занимаемой полосы частот, интермодуляции, фазового шума | ||
| Скорость развёртки - Стандартный анализ спектра | 830 ГГц/с | ПЛИС | RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: выключено |
| 570 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандарт | |
| 150 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: выключено | |
| 2.8 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: выключено | |
| Анализ спектра в реальном времени | |||
| БПФ-анализ (FFT) |
Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий |
||
|
Частота обновления БПФ = 109 нс/(N × D × 8 нс), POI (вероятность захвата сигналов) = 2 × N × D × 8 нс N - количество точек БПФ (2048, 1024, 512, 256, 128, 64, 32), а D - коэффициент децимации (1, 2, 4, 8...) |

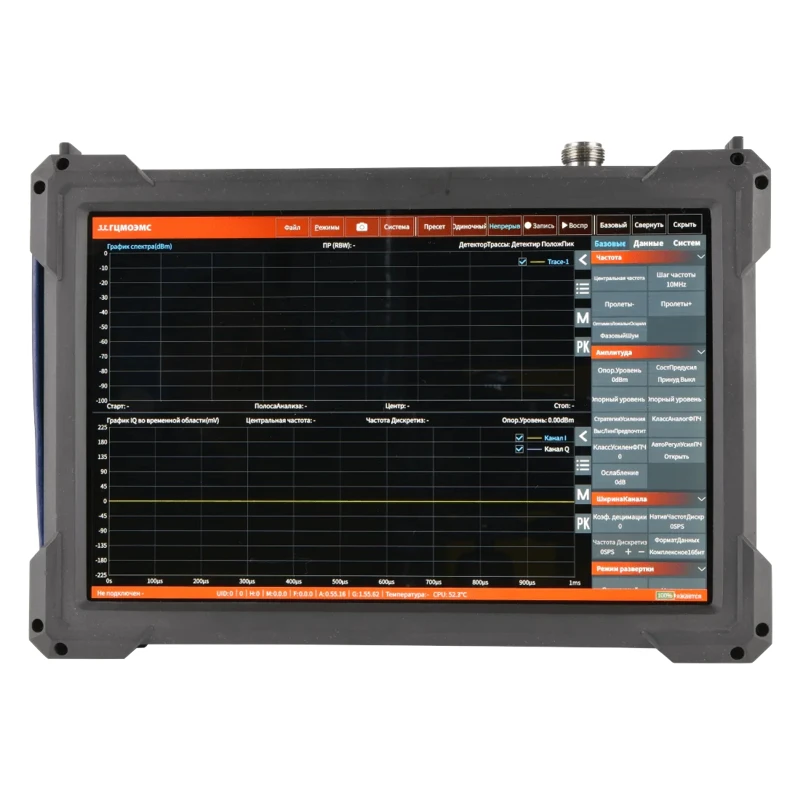

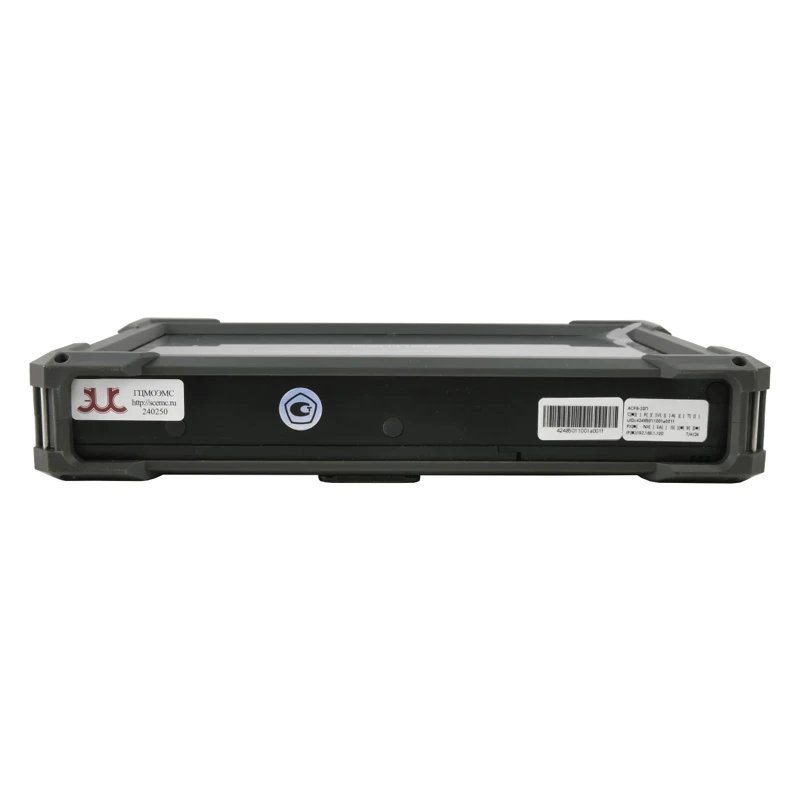

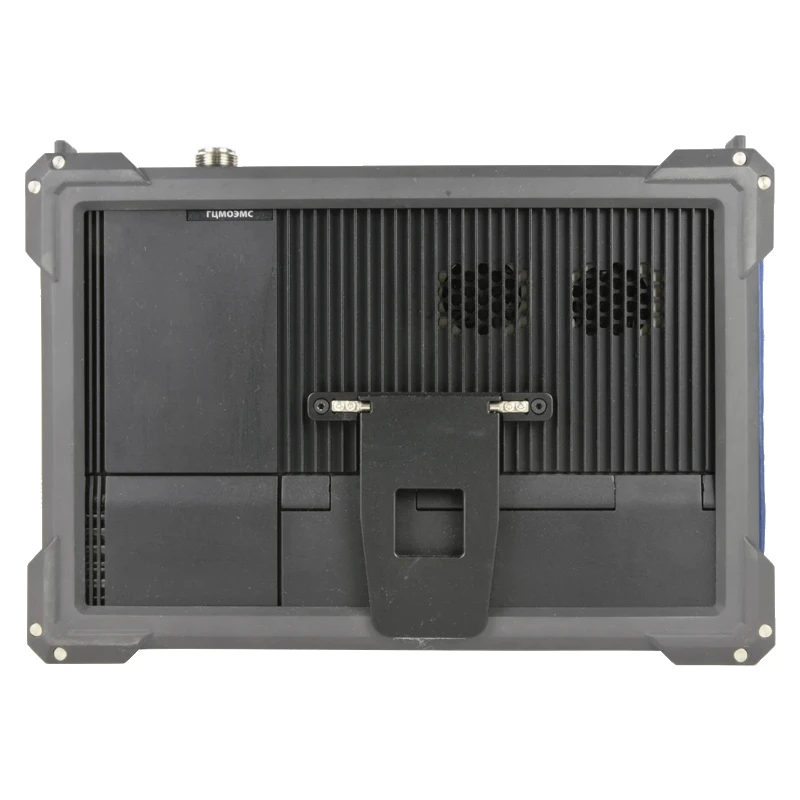

|||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |
| N = 2048, D = 1 | 61 035 раз/с | 16,384 мкс | |
| N = 32, D = 1 | 3 906 250 раз/с | 0,256 мкс | |
| Полоса анализа в реальном времени | 100 МГц | ||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||
| Полоса разрешения (RBW) | 14,73 МГц - 3,59 кГц (окно с плоской вершиной), 7,81 МГц - 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна | ||
| Разрешение по амплитуде | 0,75 дБ | ||
| Анализ данных / нулевой диапазон измерения | |||
| Максимальное разрешение по времени | 8 нс | ||
| Максимальная полоса анализа | 100 МГц | ||
| Режимы детектирования | Положительный пиковый, отрицательный пиковый, выборки, средних значений, усреднение, среднеквадратичный | ||
| Общие характеристики | |||
| Входы и выходы | Внешний источник питания | Type-C, USB PD (20 В) | |
| Интерфейс USB | Type-C USB 3.0 - 1 шт., Type-C USB 2.0 - 1 шт., Type-А USB 2.0 - 1 шт. | ||
| Видео и аудио интерфейсы | Micro-HDMI - 1 шт., 3.5 мм аудио порт - 1 шт. | ||
| Вход РЧ-сигнала | N (F), входной импеданс 50 Ом | ||
| Вход внешних опорных тактовых сигналов | MCX (F)(1), амплитуда ≥ 1,5 В пик-пик, входной импеданс 330 Ом | ||
| Выход внешних опорных тактовых сигналов | Встроен в разъём MUXIO, 3.3 В КМОП, программное включение/выключение | ||
| Выход внешнего запуска | MMCX (F), 3.3 В КМОП | ||
| Вход внешнего запуска | MMCX (F), 3.3 В КМОП, высокоомный | ||
| Выход аналоговой ПЧ | MMCX (F)(2), макс. выходной уровень -25 дБм, 50 Ом | ||
| Дисплей | IPS LCD 1280x800, 10.1 дюйма, мультитач | ||
| Внутренняя память | 16 ГБ | ||
| Потребляемая мощность | Типовая 25 Вт | ||
| Температура эксплуатации | 0 … 50°С | ||
| Температура хранения | -20 … 70°С | ||
| Масса и габариты |
Габариты: 246 x 76 x 33 мм; Масса: 1,4 кг (без защитной рамки) |
||
|
Габариты: 260 x 185 x 46 мм; Масса: 1,5 кг (с защитной рамкой) |
|||
| * - Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 10 минут; температура окружающей среды 25°; стандартный режим развёртки - подавление ложных сигналов выключено. | |||
